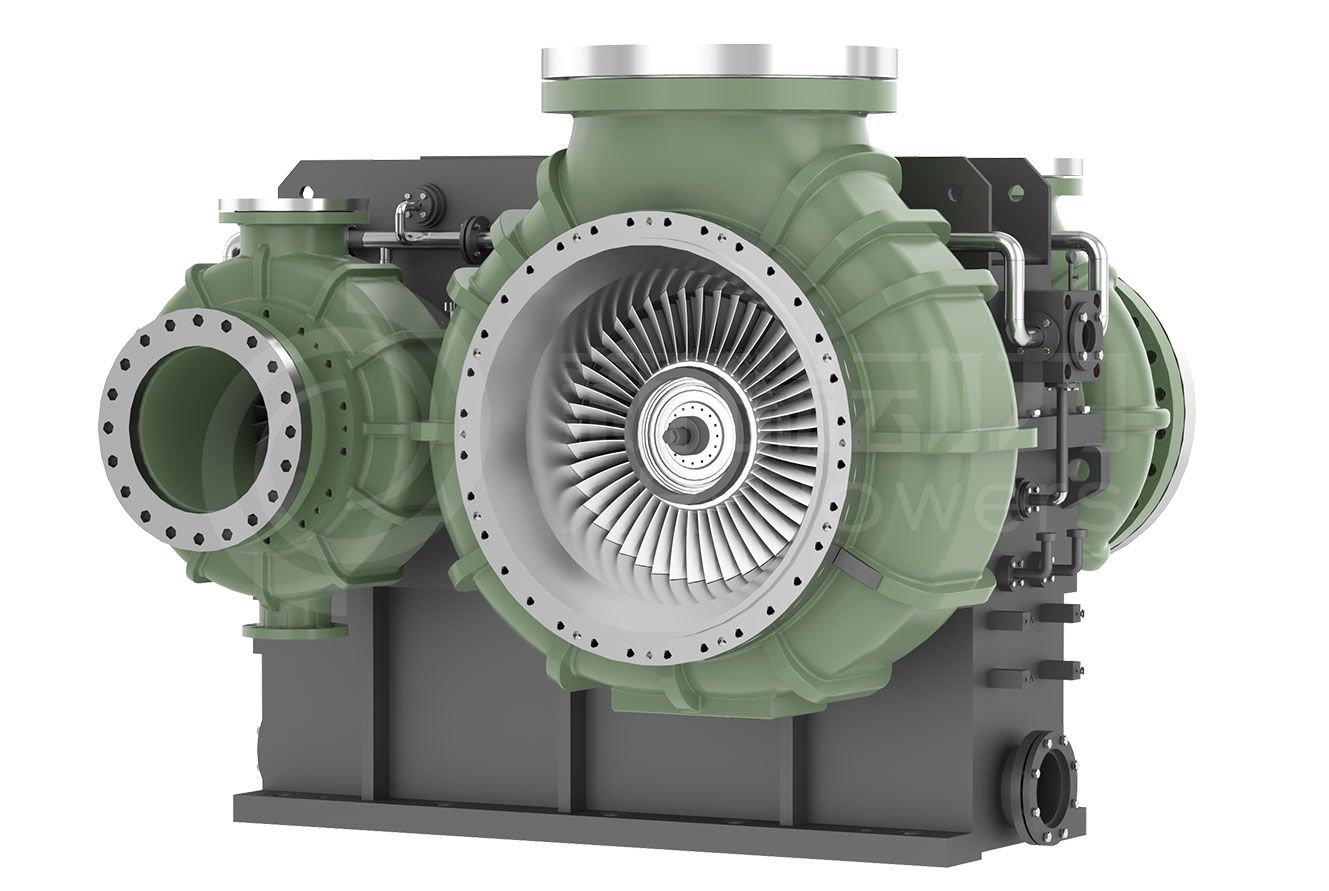

涡轮膨胀机 (余压发电)
涡轮膨胀机利用蒸汽、天然气及工艺尾气的余压实现高效发电，替代传统减压阀，将压力能、焓差与冷能转化为电能输出，适用于蒸汽减压、天然气门站、化工尾气、发酵尾气及 CO₂ 回收等场景。新瑞动力基于先进气动设计与精密制造，提供从几十 kW 到数 MW 的定制化余压发电解决方案，显著提升能源利用效率并降低碳排放。
应用背景
在工业生产中，高压蒸汽、天然气以及多种工艺气体在进入用汽设备、反应器、燃烧系统或厂区管网前，通常需要通过减温减压阀将压力降至可用范围。传统节流式减压方式会将可利用的压力能全部浪费掉，仅保留部分热能，导致能效低、能耗高、碳排放增加。
此外，化工、制药、新材料、食品发酵等行业存在大量尾气排放，这些尾气中依然包含可观的压力能和冷能，如果能够有效回收，将显著提升企业的能源利用效率。
在“双碳”政策与能源成本持续上升的背景下，如何在保证工艺稳定和安全的前提下，实现减压过程与尾气排放过程中的能量回收，已经成为各行业普遍关注的需求。涡轮膨胀机用于替代传统节流阀，将余压高效转化为电能，是实现节能降碳的重要技术途径。
产品概述
新瑞动力涡轮膨胀机（余压发电型）采用向心或轴流涡轮结构，可替代原有减温减压阀，实现“减压+发电”一体化功能。在完成必要的减压与降温的同时，将介质的压力能与焓差转化为机械能，再由发电机输出电能。
适用介质包括：
- 蒸汽
- 天然气（分输站、门站）
- 氮气类氧化尾气
- 二氧化碳
- 发酵尾气（如柠檬酸、氨基酸等工艺）
- ORC 有机工质（如 R245fa 等）
输出电能可并入厂用电网或就地消纳，可显著提高能源综合利用效率，降低企业能耗与碳排放。
对于单纯的压缩空气系统，请参考我们的空气涡轮产品系列。
工作原理与系统构成
工作原理
高压工质经调节阀组进入涡轮膨胀机，在高效叶轮通道内膨胀做功，驱动发电机产生电力。膨胀后的介质压力和温度降至工艺设定值后，进入下游设备或排放系统。
典型系统构成包括：
- 向心式或轴流式涡轮膨胀机
- 联轴或直驱发电机及励磁与控制系统
- 进出口调节阀、旁路减压阀、安全保护阀组
- 润滑系统、密封系统、冷却系统
- 并网柜及电气保护系统（过压、欠压、过流、逆功率保护等）
系统可根据具体工况设计为齿轮箱增速型、高速直驱一体化型或动力涡轮方案。
核心技术优势
定制化高效设计
采用先进气体动力学设计平台，根据工况参数进行三维气动优化，使机组运行在高效率区间，单级膨胀效率最高可达 90%。
低泄漏密封系统
采用多段密封和多级泄压结构，泄漏率可控制在千分之一量级以下，适用于高价值、可燃或高纯度气体。
相比汽轮机更适用于余压回收
悬臂式转子结构无需长时间暖机，启停灵活；机组撬装化程度高，占地小、改造便捷；相比通用汽轮机的标准化选型模式，涡轮膨胀机基于工况定制设计，部分负荷效率更高。
广泛的工况适应性
覆盖从几十 kPa.A 的低压蒸汽与乏汽到数 MPa.A 的高压蒸汽与天然气等多种压力等级；单机功率范围从几十 kW 到数 MW，可满足不同规模的余压利用需求。
安全可靠并网友好
通过系统性的转子动力学计算和在线监测保护确保长期稳定运行；配套高压并网柜，可支持并网模式与孤网模式，满足不同现场需求。
典型应用场景
- 蒸汽减压发电（背压式或凝汽式）
- 天然气分输站、门站减压发电
- 蒽醌法双氧水装置氧化尾气减压发电
- 低温甲醇洗或其他工艺产生的二氧化碳减压发电
- 柠檬酸等发酵尾气余压发电
- ORC 有机工质余热利用系统中的膨胀发电机
新瑞动力的设计与制造保障
新瑞动力具备完整的高速透平机械研发、加工与测试体系：
Hermle 五轴加工中心
（叶轮最大直径 1300 mm）
蔡司三坐标检测
确保精密制造
申克动平衡仪
平衡等级 G1.0
超速试验台
完整的离心机械性能测试平台
全流程质量体系与项目交付能力
依托气体动力学、转子动力学、热工系统与结构设计能力，新瑞动力可开发用于增压、压缩、抽气、鼓风、减压与膨胀等多类型透平机械，适用于空气、蒸汽、有机工质、烟气、CO₂、氮气等多种工况。
新瑞叶轮机械参数范围
工作压力范围
单机功率范围
最大压比/膨胀比
