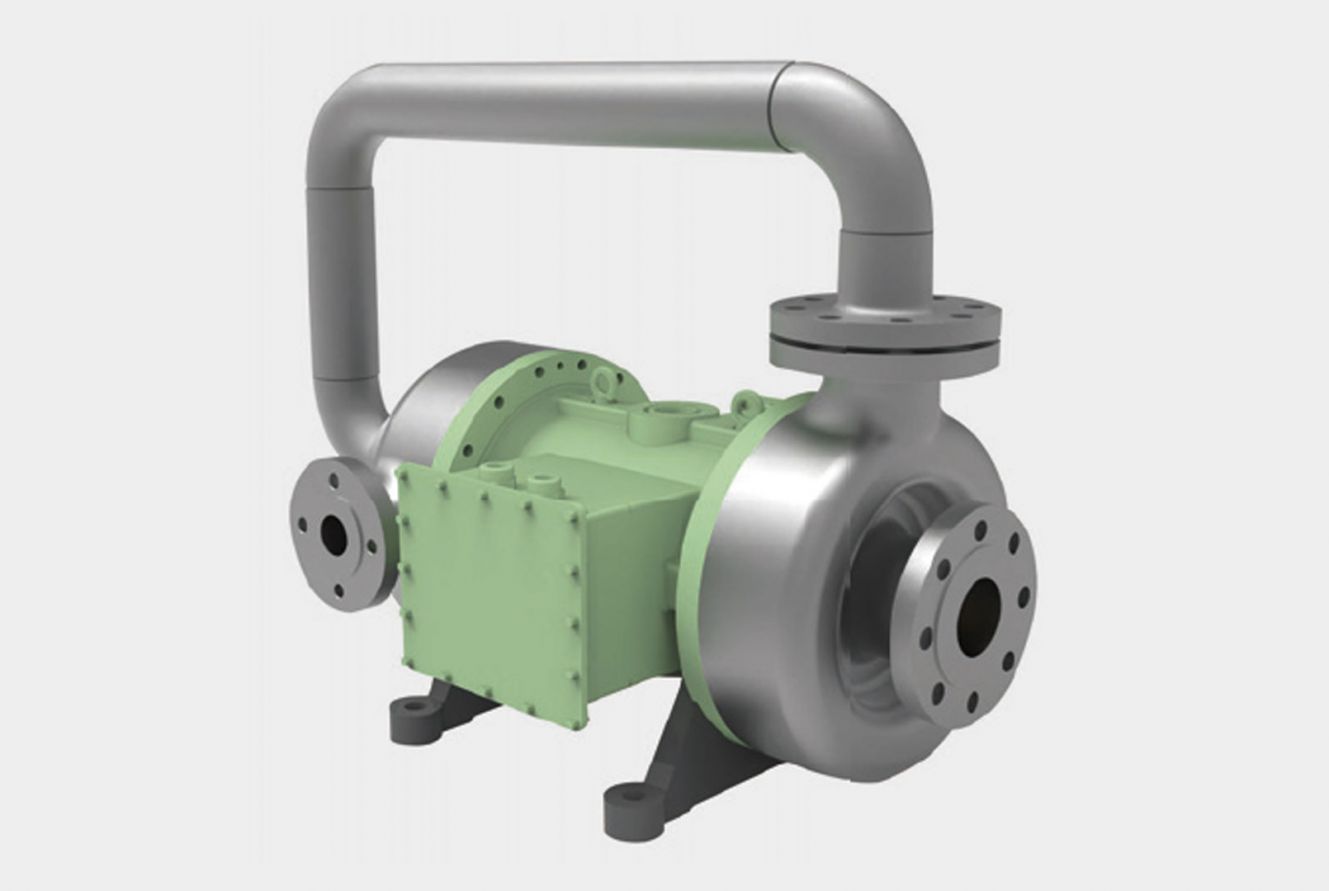

有机工质高速涡轮发电一体机
有机工质高速涡轮发电一体机采用双级高速涡轮与双端悬挂式高速发电机结构，是 ORC 余热回收系统的核心设备，可将 R245fa 等低沸点工质的热能高效转化为电能，适用于中小型低温余热发电与分布式能源系统。
应用背景
在中小型余热回收、低品位热能利用、分布式能源、低温废热发电等场景中，ORC（Organic Rankine Cycle，有机朗肯循环）因其可利用低温热源（60–150℃）而得到广泛应用。
ORC 系统中最核心的部件是涡轮膨胀机 + 发电机组件，负责将工质焓差转化为可用电能。
传统 ORC 膨胀机存在结构复杂、效率偏低、维护成本高等问题，因此市场对于结构紧凑、效率更高、维护更简单的一体化高速涡轮发电单元需求不断增长。
产品概述
有机工质高速涡轮发电一体机是一种专为中小型 ORC 余热回收系统开发的高效透平设备，以 R245fa 为主要工质。
设备采用双级高速涡轮 + 双端悬挂式高速发电机一体化结构，将涡轮、发电机、轴承系统集成于紧凑机体内，实现高效率能量转换、低振动、低噪声与长期稳定运行。
该产品的核心价值
- 通过有机工质膨胀实现低温热能发电
- 一体化结构显著降低安装、维护和系统耦合集成成本
- 适用于分布式能源、余热利用、化工低温热源、电厂旁路余热回收等场景
工作原理与系统构成
工作原理
高温高压有机工质（如 R245fa）进入涡轮，在双级叶轮中膨胀做功，驱动高速发电机转动，将热能转化为电能。膨胀后的工质进入冷凝器完成循环。
系统构成
- 双级径向高速涡轮
- 高速电机 / 发电机（双端悬挂式结构）
- 涡轮进口调节装置
- 轴承系统（磁悬浮 / 油气润滑 / 高速滚动轴承可选）
- 机体与回路接口集成结构
- 温度 / 压力 / 振动在线监控系统
典型技术参数
- 工作介质：R245fa
- 涡轮进口压力：1000 kPa.A
- 涡轮膨胀比：5
- 装机功率：100 kW
- 产品类型：双级涡轮高速发电机双端悬挂式一体机
核心技术优势
高效率涡轮气动设计
双级高速透平结构可实现较大的膨胀比，提升循环效率，适合低温热源能量转换。
高度集成的一体化结构
涡轮 + 发电机共轴设计，显著减少安装占地与配套系统，工程集成简单，可靠性高。
适用于低温余热回收
无需高温蒸汽，仅需 60–150℃ 范围内的工业余热、热水、烟气冷却余热即可发电。
低振动、低噪声
高速转子采用优化的转子动力学设计与先进的轴承系统，使整机运行平稳，适合长期连续运行。
模块化系统接口
标准化接口便于接入 ORC 主系统（蒸发器、冷凝器、泵、换热器等），适用性强。
安全、环保
使用低沸点工质替代传统蒸汽循环，可在低压力下实现安全运行，减少蒸汽系统风险。
典型应用场景
- ORC 低温余热发电系统
- 工厂热水、导热油系统余热回收
- 化工、制药、食品等行业的低品位余热利用
- 烟气冷却段余热回收
- 地热能、浅地温能发电
- 分布式能源站、微电网、能源梯级利用系统
新瑞动力的设计与制造保障
新瑞动力具备完整的高速透平机械研发、加工与测试体系：
Hermle 五轴加工中心
（叶轮最大直径 1300 mm）
蔡司三坐标检测
确保精密制造
申克动平衡仪
平衡等级 G1.0
超速试验台
完整的离心机械性能测试平台
全流程质量体系与项目交付能力
依托气体动力学、转子动力学、热工系统与结构设计能力，新瑞动力可开发用于增压、压缩、抽气、鼓风、减压与膨胀等多类型透平机械，适用于空气、蒸汽、有机工质、烟气、CO₂、氮气等多种工况。
